画像をクリックすると拡大表示されます。

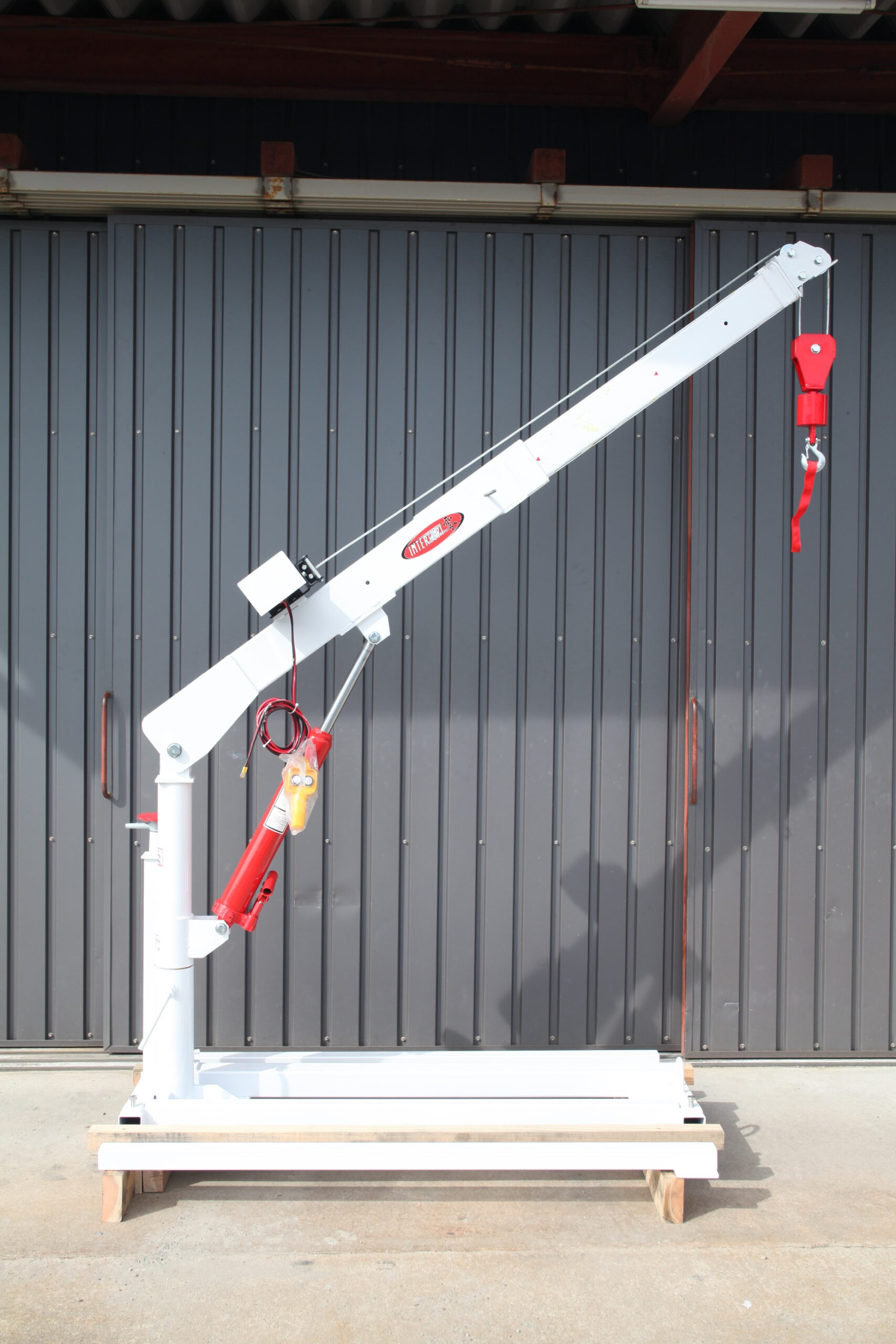

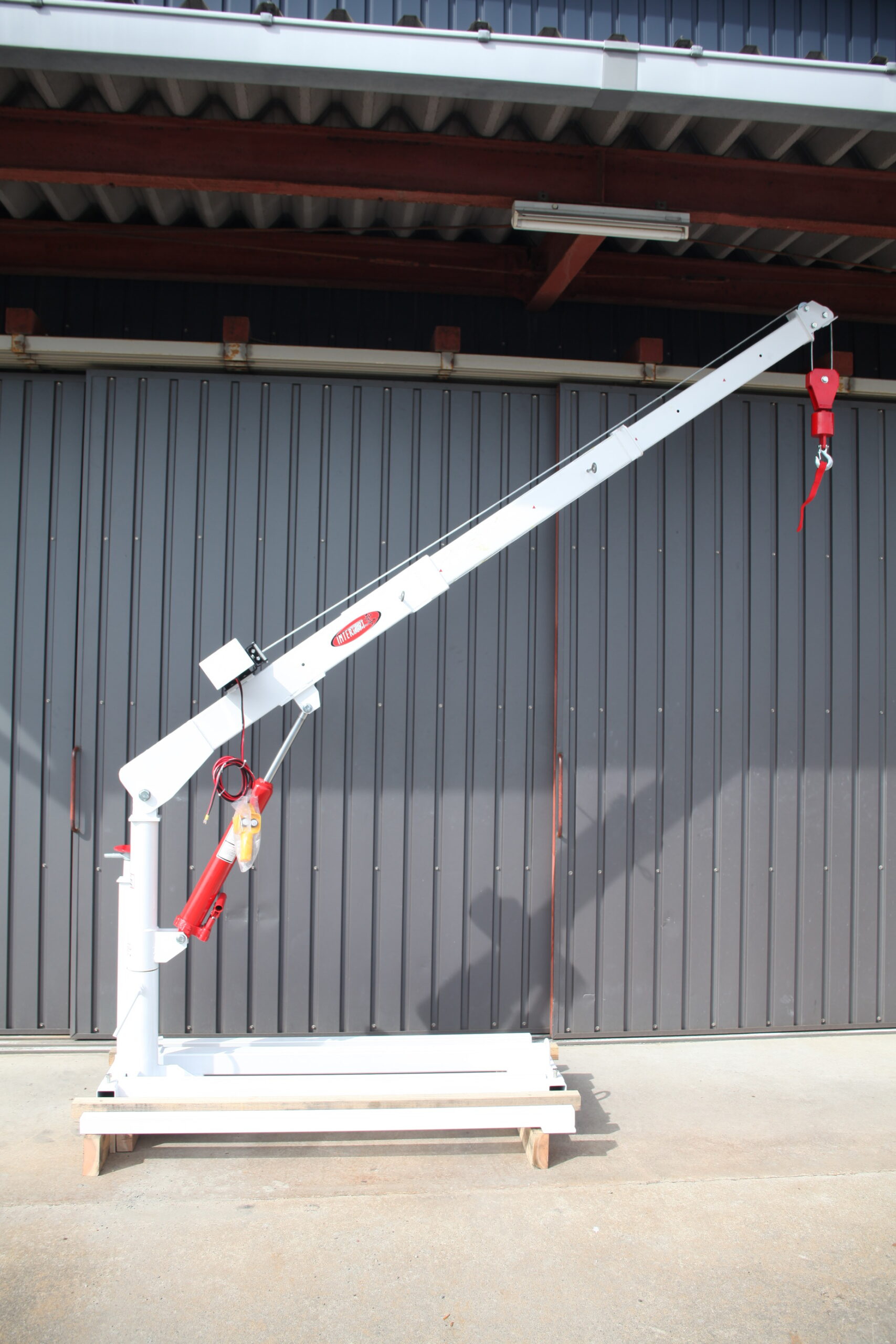

※3段アーム仕様となります。(3,050mm)

荷台幅1600ｍｍ以上のトラック用になります。

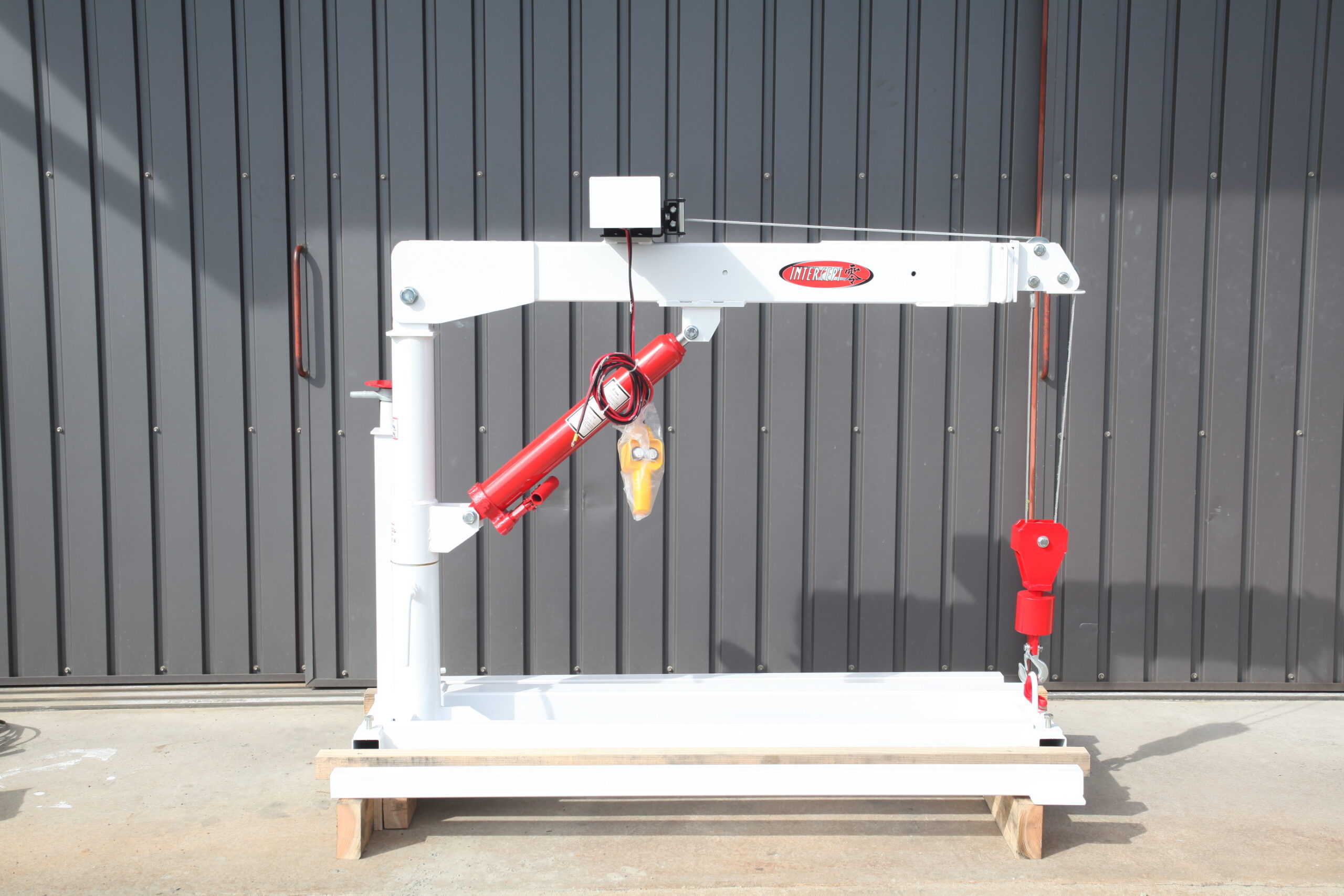

クレーン高はウインチ部を含む1200ｍｍ。現車に合わせ変更も可能です。



購入はこちら

参考図面（PDF）

取扱説明書（PDF）

吊上高図面（PDF）

※参考図掲載番号詳細は下部取扱説明書をご覧ください。
※おおよその数値になります。

基本仕様
最大定格荷重	499kg
各アーム長/定格荷重	1,450mm/499kg、1,850mm/400kg、2,250mm/300kg、2,650mm/250kg、3,050mm/200kg (アーム上昇角度75°時)
電源	12V （24V車は片側で接続可）
自重	約140kg
クレーン高※	1,200mm （電動ウインチ部まで含む） ※クレーン高につきましては現車合わせにて製作することも可能でございます。
ベース部	横幅:1,500mm X 奥行:400mm
側面リガー	750mm (差込側寸法、接地部はトラック床面地上高に合わせ製作済)
荷台リガー	1,500mm
最大吊上高	3,850mm (地上～アーム上昇角度最大時フック下)
アーム上昇角度	0°～75°
アーム旋回角度	0°～200° (収納位置～助手席側方向へ旋回させたときの角度) ※取付位置により旋回角度は変わります。
バッテリーケーブル	1.5m
有線リモコンケーブル	1m
付属品	支柱ロックレバー
カラー	ホワイト
保証	購入日より1年間 (PL保険加入品)
製品価格	販売価格　税込341,000円 ネット特価　税込320,000円

※ 電動ウインチの故障・破損は修理パーツの供給が無い為、新しい商品と交換・取付の上ご使用ください。

※ 掲載寸法に関して
一部誤差(数mm、数cm)が生じる場合がございます。

オプション品
電動ウィンチ(ワイヤ)操作用無線ラジコン ※1	税込22,000円　約30m遠隔操作可 ※有線リモコン (※元付属と別製品を付属します。バッテリーケーブル2m、有線リモコンケーブル3m）
バッテリー・有線リモコンケーブル延長	1m延長毎　税込1,100円）
通常付属有線リモコン ※2	税込1,100円 ※故障時の予備品として
ブレーカースイッチ	税込2,750円
クレーンカバー	税込23,800円
カラー変更	税込22,000円 ※変更カラーにつきましてはお問い合わせください

※1 無線ラジコンに関して
誤作動防止のため直射日光・高温多湿を避けて保管してください。

※2 有線リモコンに関して
ウインチ付属のリモコンは防水仕様ではございませんので、ビニール等でカバーをしてご使用ください。
オプションの有線リモコンはウインチ付属のリモコンになります。
故障時の予備品としてお考えください。

送料
九州・山口地域*	7,000円（税込）*福岡県 / 熊本県 / 長崎県 / 佐賀県 / 大分県 / 宮崎県 / 鹿児島県 / 山口県
中国地域*	10,000円（税込）*広島県 / 岡山県 / 島根県 / 鳥取県
四国地域*	12,000円（税込）*愛媛県 / 高知県 / 徳島県 / 香川県
関西地域*	15,000円（税込）*兵庫県 / 大阪府 / 京都府 / 奈良県 / 和歌山県 / 滋賀県
中部地域*	20,000円（税込）*三重県 / 愛知県 / 静岡県 / 岐阜県 / 長野県
北陸地域*	20,000円（税込）*福井県 / 富山県 / 石川県 / 新潟県
関東地域*	25,000円（税込）*山梨県 / 神奈川県 / 東京都 / 埼玉県 / 千葉県 / 茨城県 / 栃木県 / 群馬県
東北地域*	30,000円（税込）*福島県 / 宮城県 / 岩手県 / 山形県 / 秋田県 / 青森県
北海道地域	35,000円（税込）
沖縄本島	22,000円（税込）

※離島送料はこちらをご覧ください。



[PDFファイル閲覧に関して]
PDFファイルをご覧頂くためには、PDF閲覧用ソフトAdobe Readerが必要です。
Adobe Readerは、Adobe社のホームページから無料でダウンロードできます。 (上記バナークリックにて)

[送料に関して]
離島・沖縄県は地域により送料が異なります。

［発送に関して］
個人様宛の発送は屋号を記載いたします。フォークリフトをお持ちでない方は最寄営業所止めでの配送となります。
配送業者：福山通運に限らせていただきます。
