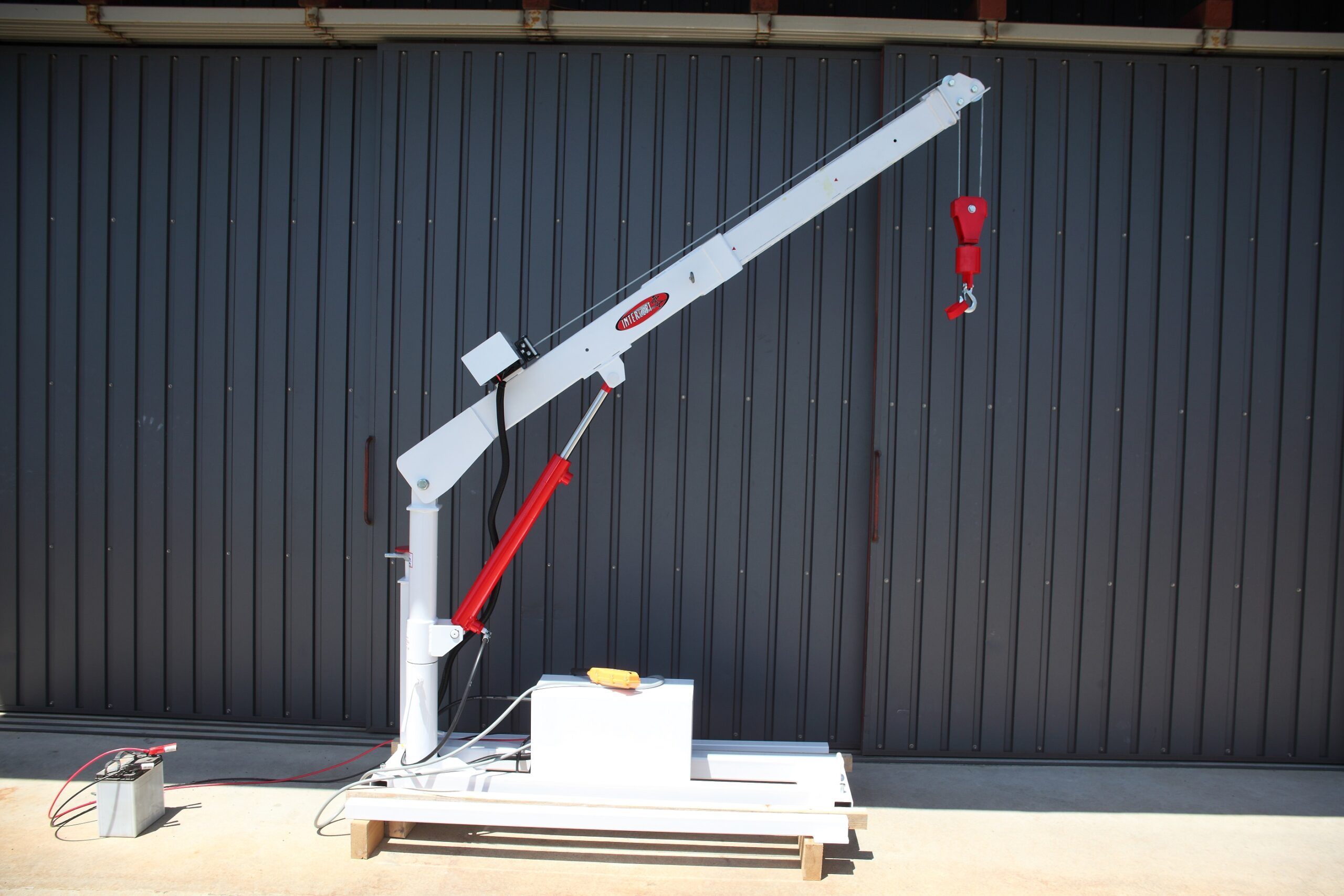

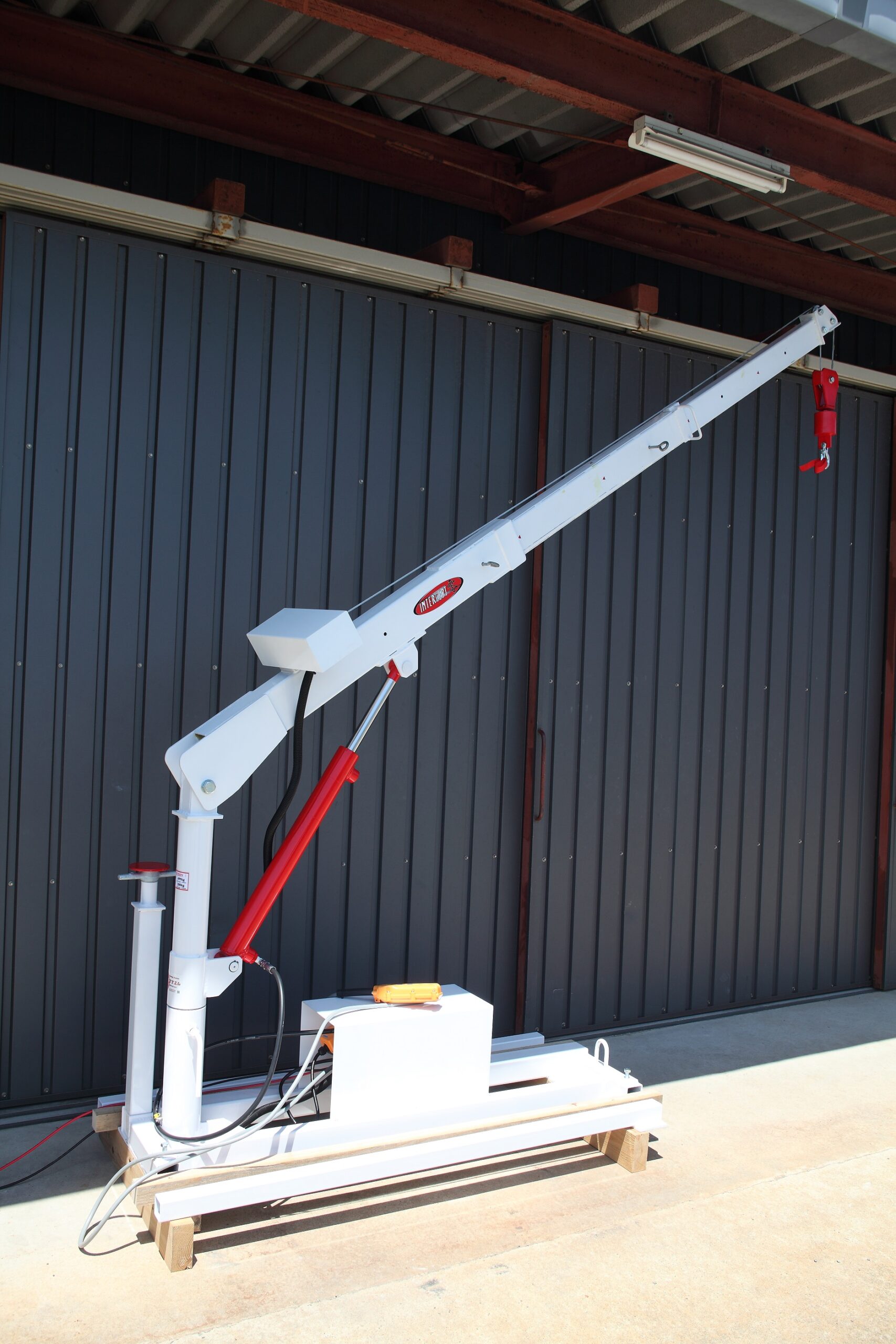

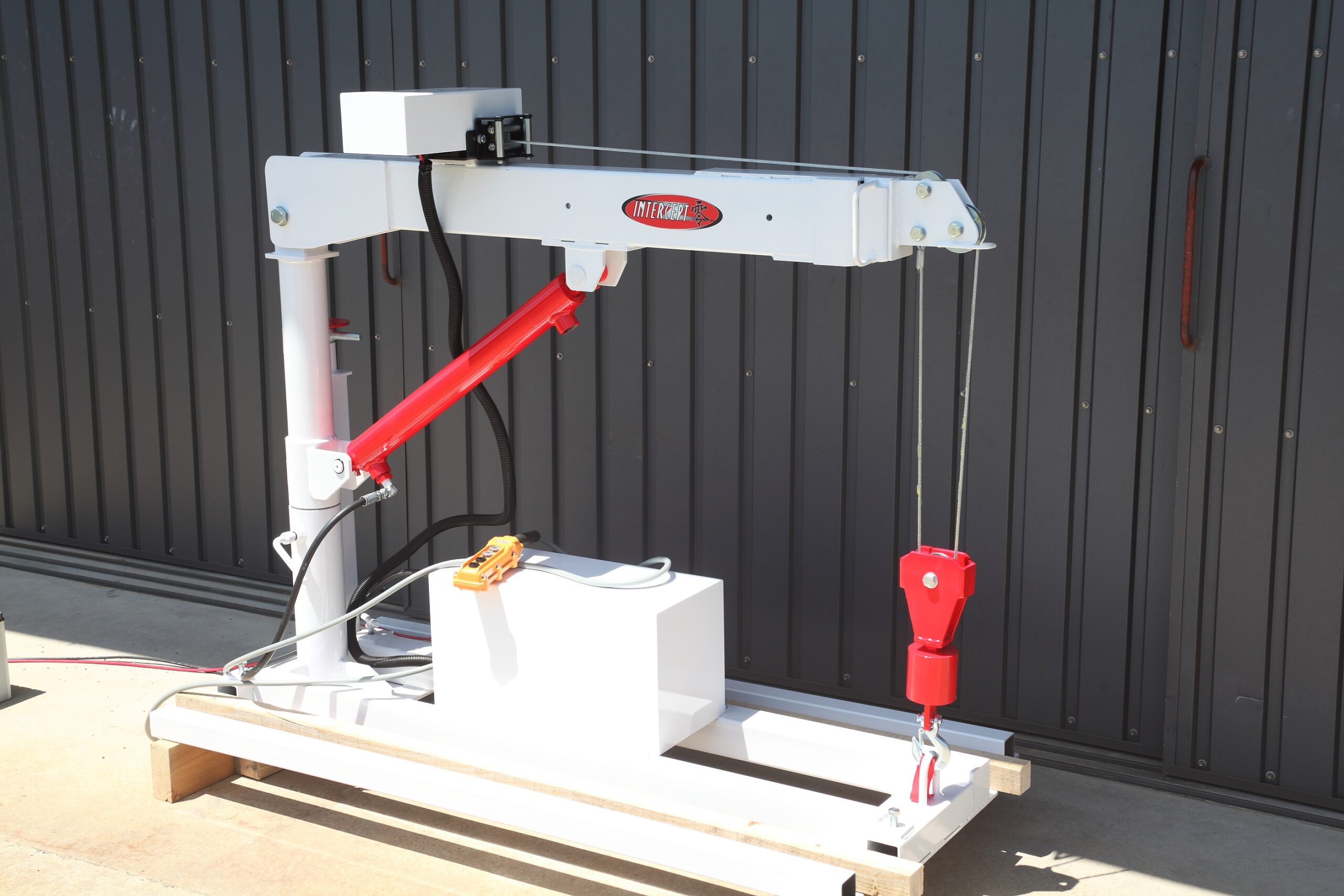

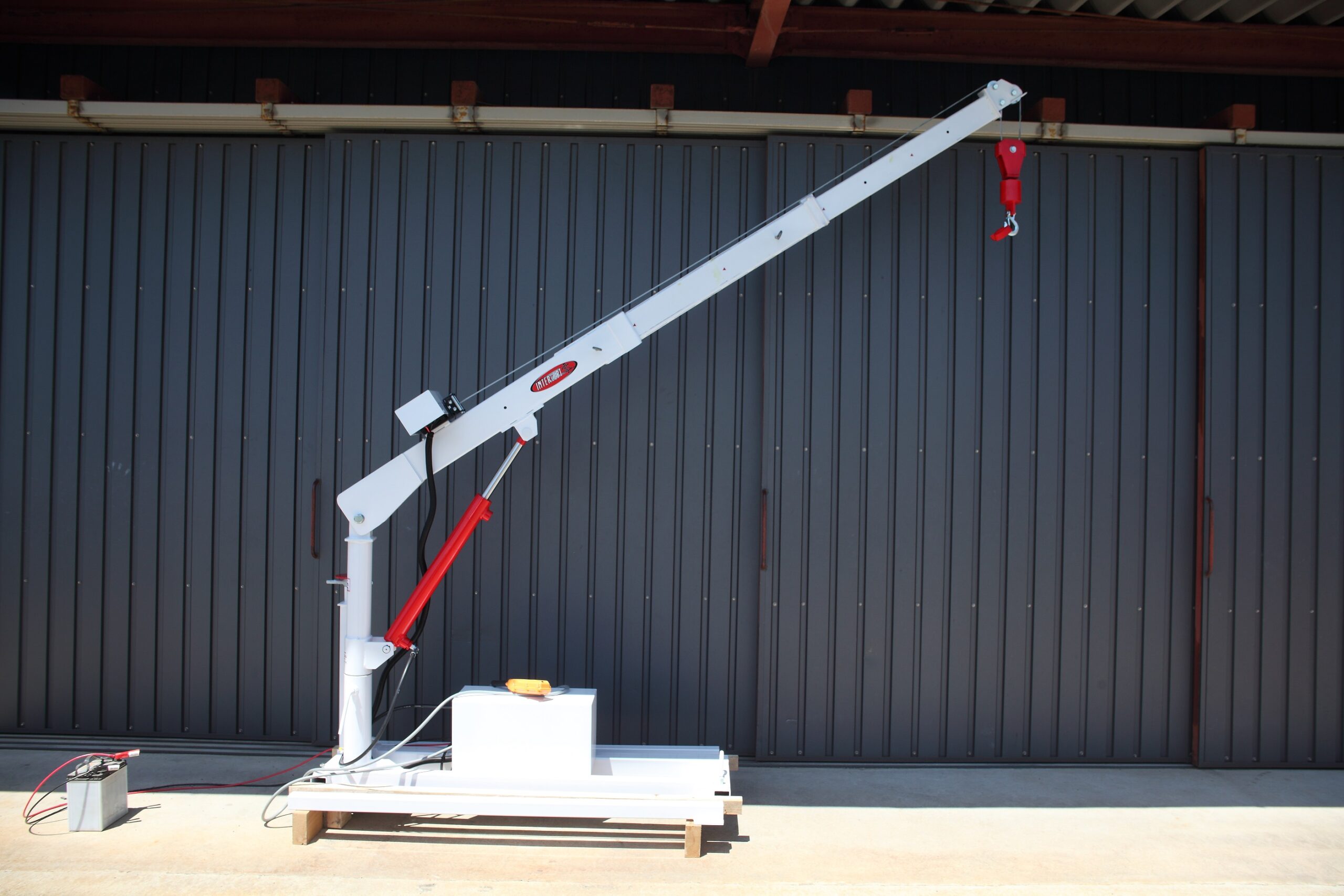

INTERCEPT ZERO 500EL TYPE II(オーバーサイズ) (インターセプトゼロ 500EL タイプ2)

画像をクリックすると拡大表示されます。

※3段アーム仕様となります。(3,050mm)
荷台幅1,600㎜以上のトラック用になります。
アーム起伏電動、ウインチ操作電動
クレーン高は現車高に合わせて製作も可能です。



購入はこちら

参考図面(PDF)

取扱説明書(PDF)

吊上高図面(PDF)

取付参考ベースサイズ(PDF)

※参考図掲載番号詳細は下部取扱説明書をご覧ください。
※おおよその数値になります。





基本仕様
最大定格荷重 499kg
各アーム長/定格荷重 1,450mm/499kg、1,850mm/400kg、2,250mm/300kg、2,650mm/250kg、3,050mm/200kg
(アーム上昇角度75°時)
電源 12V (24V車は片側で接続可)
自重 160kg
クレーン高 1,200mm (電動ウインチ部まで含む)
クレーン高につきましては現車合わせにて製作することも可能です。
ベース部 横幅:1,500mm X 奥行:400mm
側面リガー 750mm (差込側寸法、接地部はトラック床面地上高に合わせ製作済)
荷台リガー 1,500mm
最大吊上高 3,850mm (地上~アーム上昇角度最大時フック下)
アーム上昇角度 0°~75°
アーム旋回角度 0°~200° (収納位置~助手席側方向へ旋回させたときの角度)
※取付位置により旋回角度は変わります。
バッテリーケーブル 2.0m
有線リモコンケーブル 3.0m
付属品 ・支柱ロックレバー
カラー ホワイト
保証 購入日より1年間(PL保険加入品)
製品価格 新品価格 税込506,000円

※ 掲載寸法に関して
一部誤差(数mm、数cm)が生じる場合がございます。

ウインチ及び起伏シリンダーを電動化。有線リモコンで操作可能!

オプション品
クレーン高拡張 100mm拡張毎 税込2,200円
電動操作用無線ラジコン ※1 税込30,800円
ボタン操作:UP:ワイヤー巻き上げ / DOWN:ワイヤー下降 / WEST:シリンダー下降 / EAST:シリンダー上昇
リモコンケーブル延長 1m延長毎 税込1,100円
バッテリーケーブル延長 1m延長毎 税込1,100円
ブレーカースイッチ 税込2,750円
クレーンカバー 税込23,800円
カラー変更 税込22,000円
※変更カラーにつきましてはお問い合わせください

※1 無線ラジコンに関して
誤作動防止のため直射日光・高温多湿を避けて保管してください。

送料
九州・山口地域* 7,000円(税込)*福岡県 / 熊本県 / 長崎県 / 佐賀県 / 大分県 / 宮崎県 / 鹿児島県 / 山口県
中国地域* 10,000円(税込)*広島県 / 岡山県 / 島根県 / 鳥取県
四国地域* 12,000円(税込)*愛媛県 / 高知県 / 徳島県 / 香川県
関西地域* 15,000円(税込)*兵庫県 / 大阪府 / 京都府 / 奈良県 / 和歌山県 / 滋賀県
中部地域* 20,000円(税込)*三重県 / 愛知県 / 静岡県 / 岐阜県 / 長野県
北陸地域* 20,000円(税込)*福井県 / 富山県 / 石川県 / 新潟県
関東地域* 25,000円(税込)*山梨県 / 神奈川県 / 東京都 / 埼玉県 / 千葉県 / 茨城県 / 栃木県 / 群馬県
東北地域* 30,000円(税込)*福島県 / 宮城県 / 岩手県 / 山形県 / 秋田県 / 青森県
北海道地域 35,000円(税込)
沖縄本島 22,000円(税込)

※離島送料はこちらをご覧ください。



[PDFファイル閲覧に関して]
PDFファイルをご覧頂くためには、PDF閲覧用ソフトAdobe Readerが必要です。
Adobe Readerは、Adobe社のホームページから無料でダウンロードできます。 (上記バナークリックにて)

[送料に関して]
離島・沖縄県は地域により送料が異なります。

[発送に関して]
個人様宛の発送は屋号を記載いたします。フォークリフトをお持ちでない方は最寄営業所止めでの配送となります。
配送業者:福山通運に限らせていただきます。
